變換電加熱器
（一）用途和外形

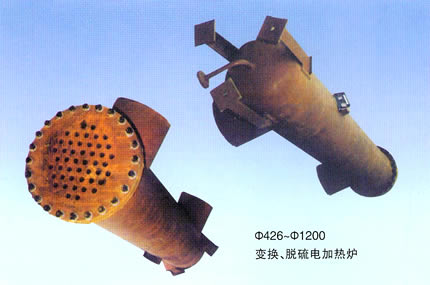

我廠生產的整套變換加熱爐，應用于小氮肥、化肥廠變換工段的觸煤還原升溫，是為未改造燃燒爐，感應爐的化肥廠提供方便。該產品具有升溫快、操作方便、簡單安全，節電效果顯著等優點。它是化肥工業必不可少的設備之一。本廠可提供φ426～φ1200的通用設計圖紙供用戶參考選用。采用直桿式電熱元件的變換爐安裝更換極為方便。另外特殊要求代為設計，供應時均附有壓力容器質保書等證明材料。

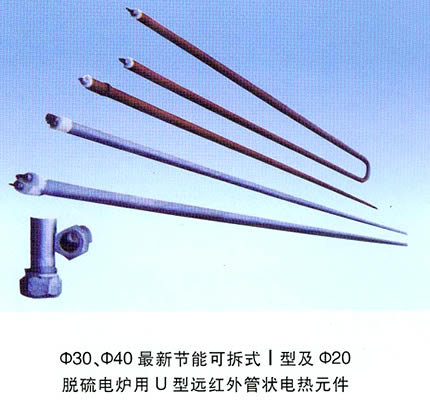

（二）變換加熱爐內件電熱元件的技術參數
|
額定電壓 |
220V |
380V |
380V |
|
額定功率 |
4KW |
8KW |
10KW |
|
接線方法 |
Y |
△ |
△ |
|
絕緣電阻 |
≥50MΩ |
≥50MΩ |
≥50MΩ |
|
長度 |
I型2530-3500 |
U型2530-3500 |
I型4000-4500 |
|
中心距離 |
|
100 |
|
|
管外徑 |
φ20 |
φ20 |
φ30、φ40 |
|
外殼材料 |
A310# 或 ICr18Ni9Ti |
|
電阻材料 |
Ni80Cr20 或 OCr25Ai5 |
|
試驗?zāi)蛪?/DIV> |
2000V/分 |
|
接線柱抗拉強度 |
100N |
|
氧化鎂粉密度 |
3g/cm2 |
|
電阻絲電阻20℃ |
12Ω 18Ω 14.4Ω |
|
表面功率 |
＜3W/cm2 |
注：該元件按GB8623-88《金屬管狀遠紅外輻射加熱器》國家標準制造、試驗和驗收
（三）變換電加熱爐使用說明
1、本產品附有壓力容器質量證明書。用戶在收到產品時，應根據圖紙要求進行檢驗和安裝。
2、安裝時若發現電熱元件絕緣電阻低于0.5Ω時，必須進行烘干，烘干的方法是可在電加熱爐內選2-3支絕緣較高的電熱元件通電烘其它元件。采用Y接法時，時間在8小時以上，然后使其自然冷卻，再檢查絕緣。（通電后折電熱元件絕緣會降低）
3、電加熱爐接線方法可根據不同類型的加熱爐采用“Y”“△”形接法，把絕緣較低的放在最后使用，升溫時要先調節好進出口閥門，使氣體保證一定的流量，防止過熱燒壞電熱元件，升溫必須緩慢，一組一組的通電，嚴禁一次投入運行，每組通電時隔6-8小時，溫度升到250℃時，尤其要注意不能快。最好配我廠生產的可控硅調壓器使用，效果更佳。
4、更換電熱元件時應注意，焊接電流不能大切勿焊穿。電熱元件貯存必須干燥，謹防受潮。
本設備按GB150-89《鋼制壓力容器》及國家勞動部《壓力容量安全技術監察規程》進行制造、試驗和驗收。圖紙均為華東化工學院、江蘇省化工設計院、上海化工設計院、武漢化工設計院等單位設計并審核蓋章。 |
